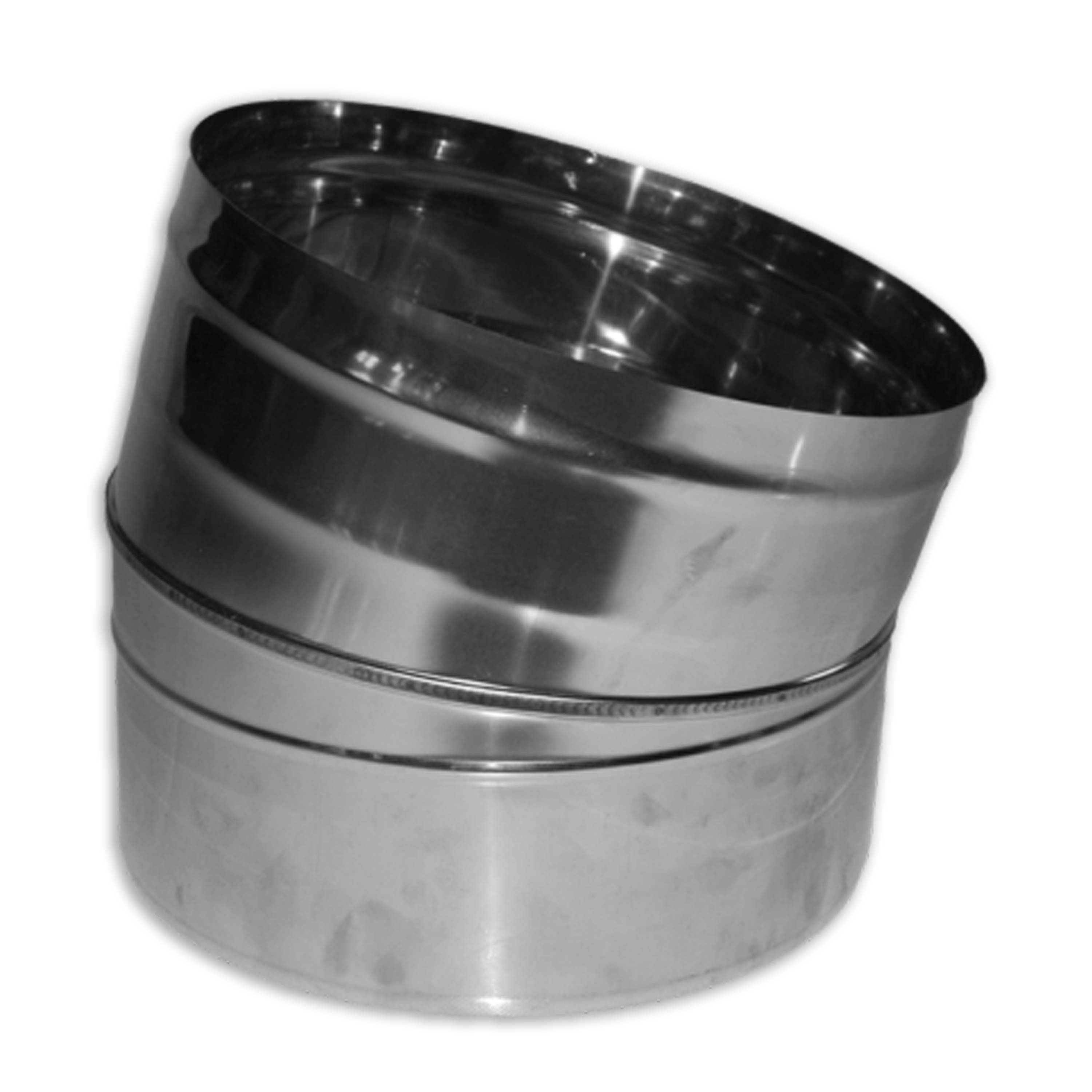

JEREMIAS VA-Bogen 15°

Wenn ein Kunde einen kurzen Versatz herstellen möchte, mit nur geringem seitlichen Verzug, dann können zwei Winkelstücke (Bogen) auch direkt zusammengesteckt werden oder mit einem Fall-Rohr verbunden werden.
Der Versatz für den Rohrdurchmesser 250mm und bei Durchmesser 300mm ist unterschiedlich

VERSATZ bei Rohrdurchmesser 250mm:
Der Versatz ist bei direkt zusammengesteckten Bögen wie folgt:
bei zwei mal  15° Bogen ist der Versatz  3,5cm
bei zwei mal  30° Bogen ist der Versatz  9cm
bei zwei mal  45° Bogen ist der Versatz  16cm

bei zwei mal 15° Bogen und dazwischen ein Fallrohr kurz ist der Versatz   16,2cm
bei zwei mal 30° Bogen und dazwischen ein Fallrohr kurz ist der Versatz   33,5cm
bei zwei mal 45° Bogen und dazwischen ein Fallrohr kurz ist der Versatz   52,5cm

VERSATZ bei Rohrdurchmesser 300mm:
Der Versatz ist bei direkt zusammengesteckten Bögen wie folgt:
bei zwei mal  15° Bogen ist der Versatz  3cm
bei zwei mal  30° Bogen ist der Versatz  8cm
bei zwei mal  45° Bogen ist der Versatz  15cm

bei zwei mal 15° Bogen und dazwischen ein Fallrohr kurz ist der Versatz   15cm
bei zwei mal 30° Bogen und dazwischen ein Fallrohr kurz ist der Versatz   30,5cm
bei zwei mal 45° Bogen und dazwischen ein Fallrohr kurz ist der Versatz   46cm

Es gibt auch einen Verstellbogen, bei dem man die Grade selber einstellen kann und dadurch den Versatz von 1cm bis 14,5cm (beim Rohr 250mm) und 16cm (beim Rohr 300mm) selber einstellen kann.
Aber bei diesem Verstellbogen ist mit 14,5cm (16cm) dann das maximale Versatzmaß erreicht und kein größerer Versatz mehr möglich, weil man zwischen den drehbaren Teilen kein gerades Rohr einfügen kann.


Achtung: Wenn Sie wissen möchten, ob diese Rohrteile mit bereits bei Ihnen bestehenden Produkten von anderen Anbietern kompatibel sind, dann nehmen Sie bitte mit uns Kontakt auf!
